PENDAHULUAN PRODUK

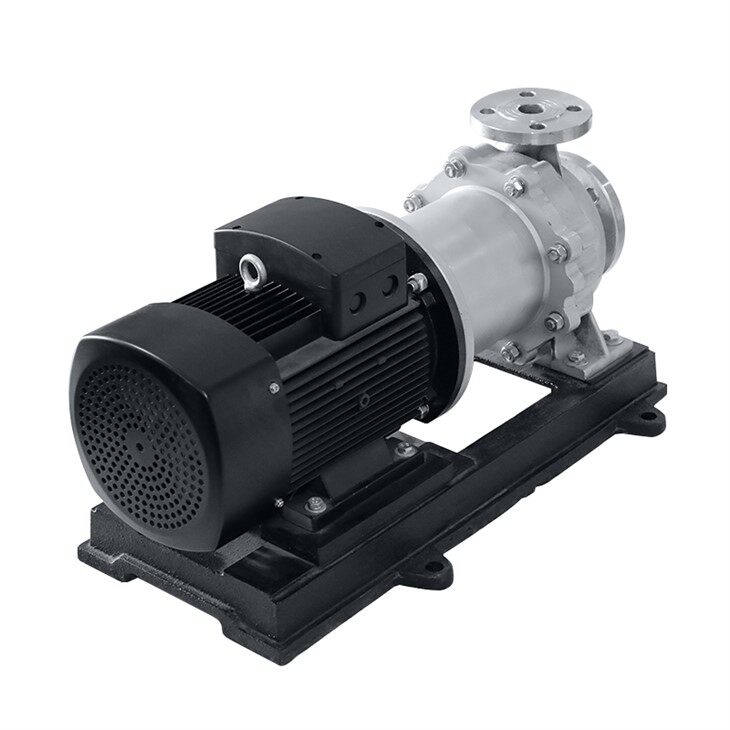

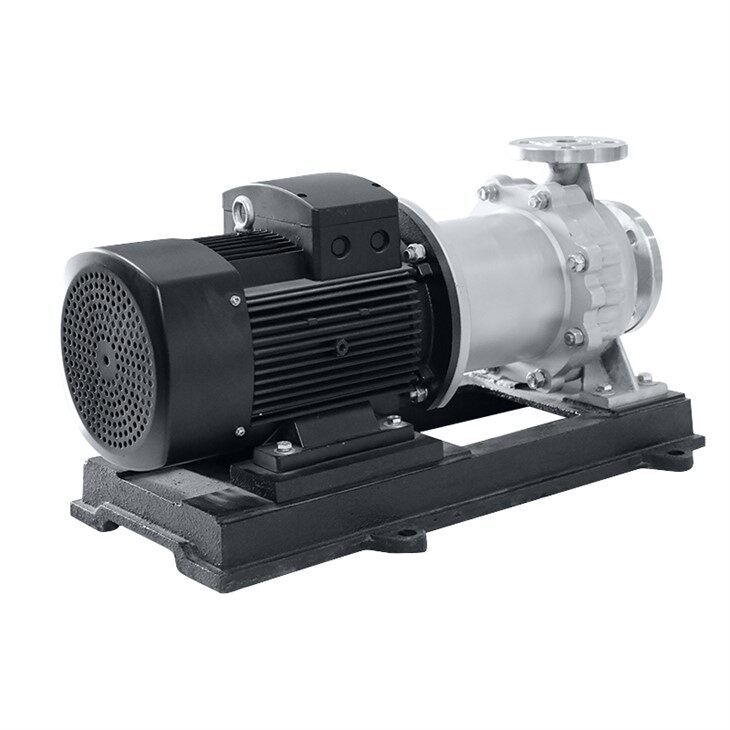

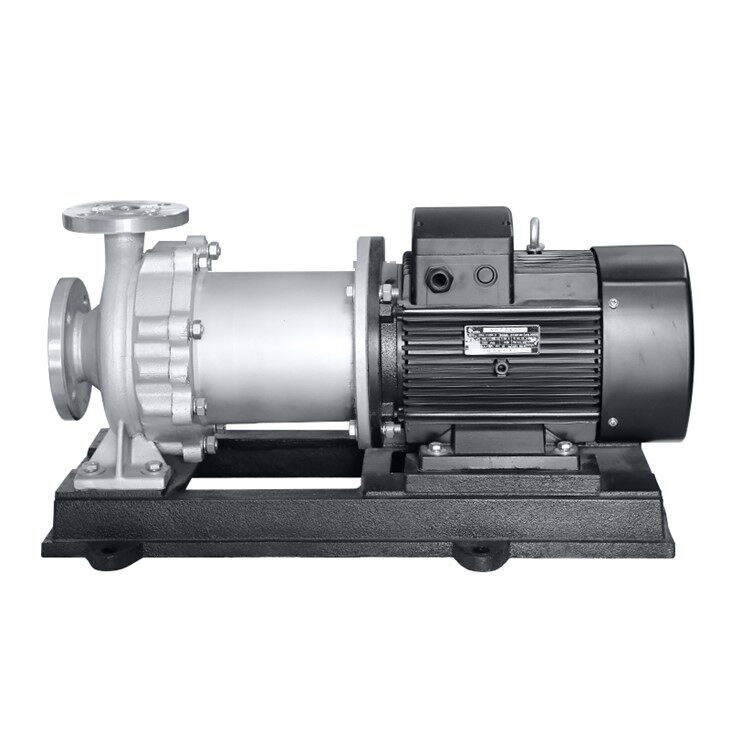

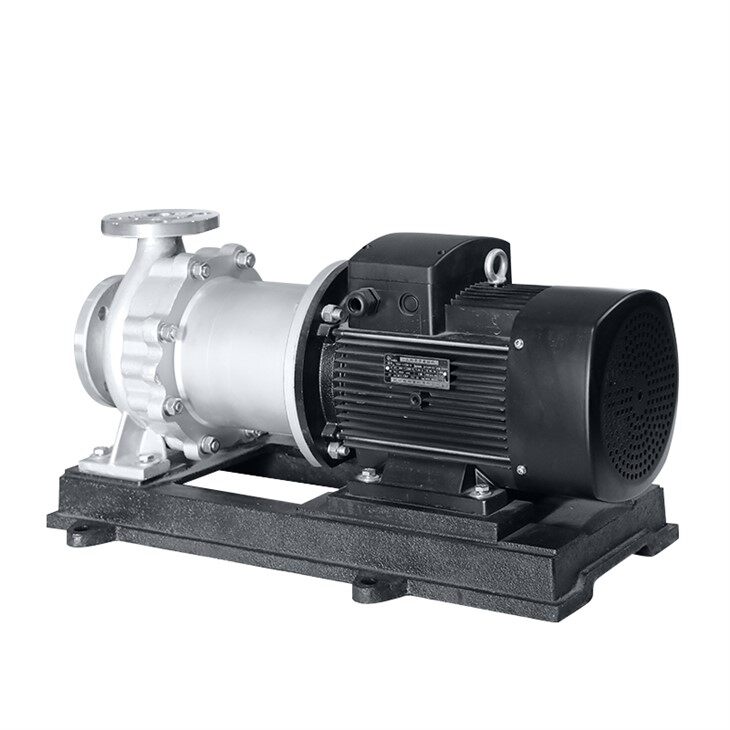

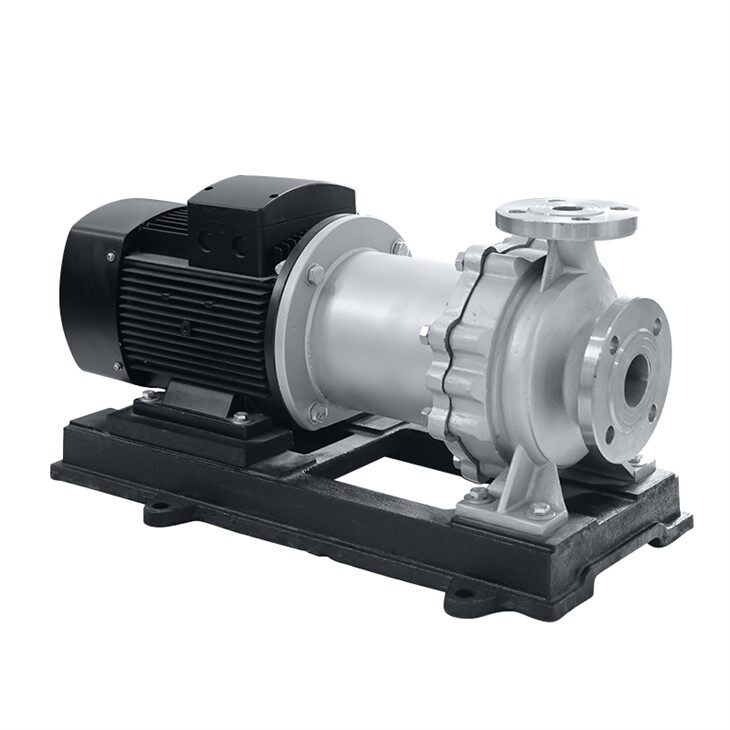

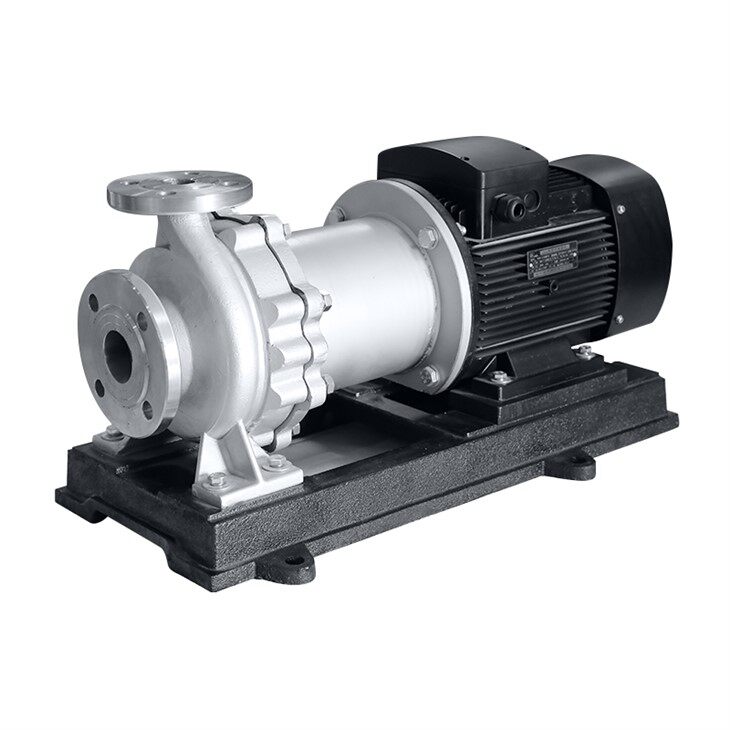

Pompa sentrifugal magnetik (disingkat sebagai pompa magnetik), biasanya oleh motor, kopling magnetik dan pompa sentrifugal tahan korosi. Fitur utamanya adalah bahwa kopling magnetik digunakan untuk mentransmisikan daya dan tidak memiliki kebocoran. Ketika motor menggerakkan baja magnetik luar dari kopling magnetik untuk berputar, garis medan magnet melewati celah dan lengan isolasi, dan bekerja pada baja magnet dalam, sehingga rotor pompa dan motor berputar secara sinkron, dan penolakan torsional ditransmisikan tanpa kontak mekanis. Pada ujung input daya dari pompa shatft, tidak ada segel dinamis dan tidak ada kebocoran karena cairan ditutup di lengan isolasi statis. Bagian meluap dari pompa dapat dibuat dari bahan tahan korosi seperti 304, 304L, 302, 321, 316, 316L, UB6, CD4MCU, paduan titanium, dan paduan berbasis nikel sesuai dengan kebutuhan. Pompa Magnetik Seri IMC adalah jenis baru pompa baru yang tidak kebocoran dan anti korosi yang dikembangkan oleh kelompok desain gabungan nasional dari pompa magnetik. Indikator teknis dan ekonominya sebanding dengan produk serupa di luar negeri pada akhir 1980 -an. Jenis pompa magnetik seri RMC dan parameter dasar sesuai dengan tb/t 7742-95 "permintaan standar magnet centrifugal pump" magnet ".
Kondisi operasi
- Menyampaikan tekanan sistem maksimum: 1.6 MPa
- Suhu maksimum: 100 derajat
- Kepadatan maksimum: 184x10kg/m³
- Viskositas maksimum: 30x 10-6 m/s (cair tanpa partikel dan serat keras)
- Jika tekanan kerja sistem lebih besar dari 1,6 MPa, desain khusus dapat dilakukan, dan tekanan kerja tertinggi dari sistem dapat mencapai 15mpa
★ Ketika gravitasi spesifik dan viskositas cairan yang disampaikan oleh pompa besar, daya poros akan naik, sehingga motor yang cocok dengan kekuatan poros harus digunakan.
Penggunaan utama
Seri RMC Pompa magnetik cocok untuk minyak bumi, kimia, farmasi, peleburan, pelindung lingkungan yang elektroplating, makanan, pencetakan film dan televisi, pengolahan air, pertahanan nasional dan industri lainnya. Ini adalah peralatan yang ideal untuk mengangkut cairan yang mudah terbakar, ledakan, volatile, beracun, langka, dan cairan yang layak dan berbagai cairan korosi.
Definisi model produk
Parameter kinerja
|
Model |
Laju aliran (m3/jam) |
Kepala (m) |
Daya motor (KW) |
Rotasi Kecepatan (r/mnt) |
Kavitasi Tunjangan (M) |
Inlet (mm) |
Outlet (mm) |
|
Rmc 32-20-125 |
3.2 |
20 |
1.1 |
2900 |
2 |
32 |
20 |
|
Rmc 32-20-160 |
3.2 |
32 |
1.5 |
2900 |
2 |
32 |
20 |
|
Rmc 32-20-200 |
3.2 |
50 |
3 |
2900 |
2.5 |
32 |
20 |
|
Rmc 40-25-125 |
6.3 |
20 |
1.5 |
2900 |
2.5 |
40 |
25 |
|
Rmc 40-25-160 |
6.3 |
32 |
2.2 |
2900 |
2.5 |
40 |
25 |
|
Rmc 40-25-200 |
6.3 |
50 |
5.5 |
2900 |
2.5 |
40 |
25 |
|
Rmc 40-25-250 |
6.3 |
80 |
7.5 |
2900 |
2.5 |
40 |
25 |
|
Rmc 50-32-125 |
12.5 |
20 |
2.2 |
2900 |
2.5 |
50 |
32 |
|
Rmc 50-32-160 |
12.5 |
32 |
4 |
2900 |
2.5 |
50 |
32 |
|
Rmc 50-32-200 |
12.5 |
50 |
7.5 |
2900 |
2.5 |
50 |
32 |
|
Rmc 50-32-250 |
12.5 |
80 |
11 |
2900 |
2.5 |
50 |
32 |
|
Rmc 65-50-125 |
25 |
20 |
3 |
2900 |
2.5 |
65 |
50 |
|
Rmc 65-50-160 |
25 |
32 |
5.5 |
2900 |
2.5 |
65 |
50 |
|
Rmc 65-40-200 |
25 |
50 |
11 |
2900 |
2.5 |
65 |
40 |
|
Rmc 65-40-250 |
25 |
80 |
15 |
2900 |
2.5 |
65 |
40 |
|
Rmc 80-65-125 |
50 |
20 |
5.5 |
2900 |
3 |
80 |
65 |
|
Rmc 80-65-160 |
50 |
32 |
11 |
2900 |
3 |
80 |
65 |
|
Rmc 80-50-200 |
50 |
50 |
15 |
2900 |
3 |
80 |
50 |
|
Rmc 80-50-250 |
50 |
80 |
30 |
2900 |
3.5 |
80 |
50 |
|
Rmc 100-80-125 |
100 |
20 |
11 |
290c |
3.5 |
100 |
80 |
|
Rmc 100-80-160 |
100 |
32 |
15 |
2900 |
3.5 |
100 |
80 |
|
Rmc 100-65-200 |
100 |
50 |
30 |
2900 |
3.5 |
100 |
65 |
|
Rmc 100-65-250 |
100 |
80 |
45 |
2900 |
4 |
100 |
65 |
|
Rmc 125-80-160 |
160 |
32 |
30 |
2900 |
4 |
125 |
80 |
|
Rmc 125-100-200 |
200 |
50 |
55 |
2900 |
4.5 |
125 |
100 |
